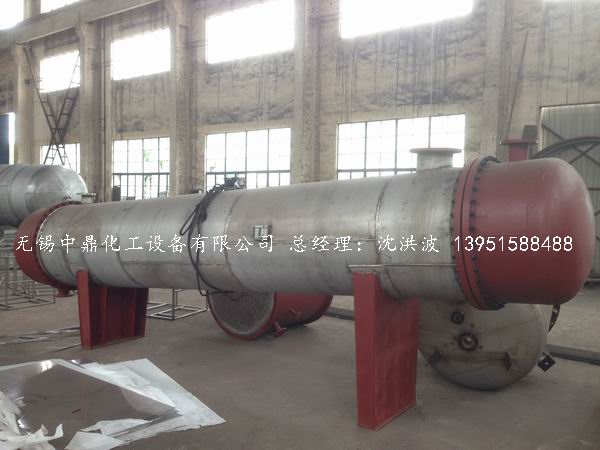

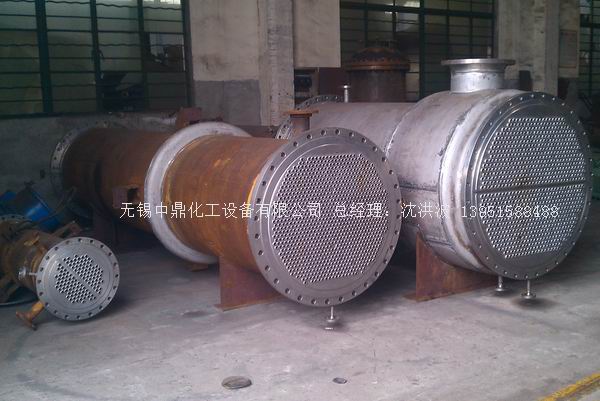

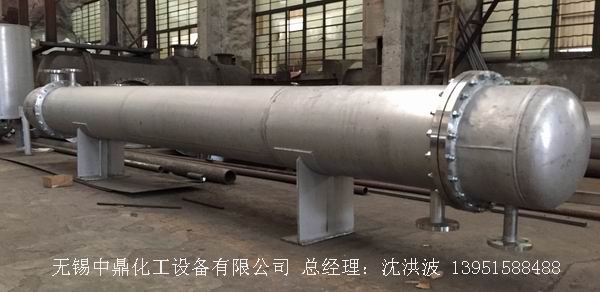

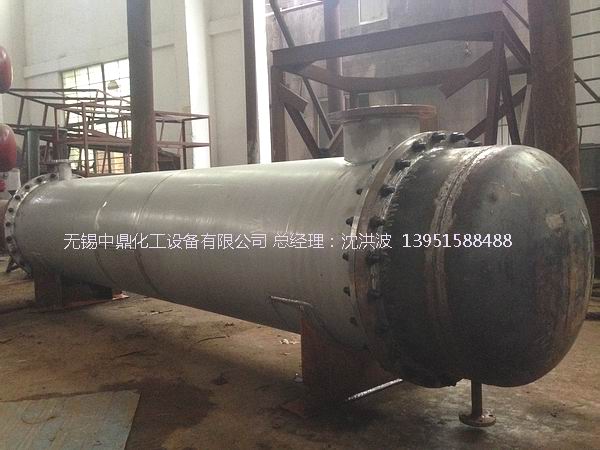

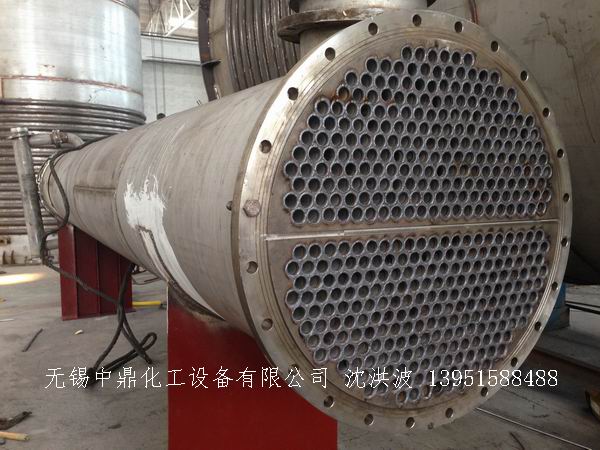

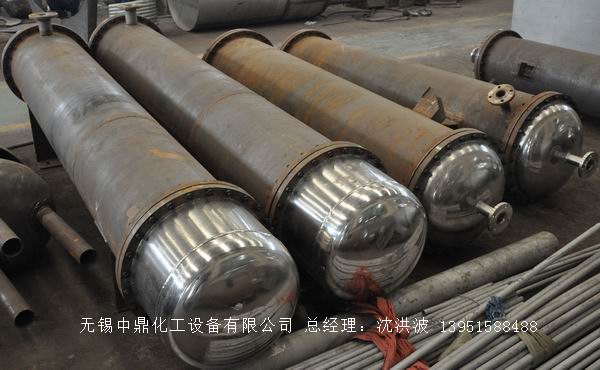

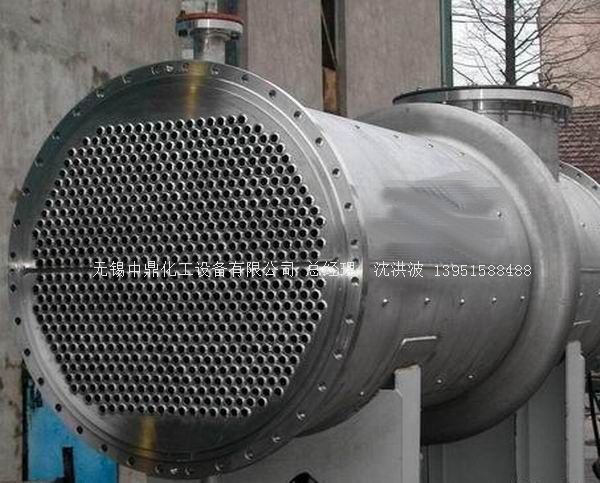

列管冷凝器 列管式冷凝器：
用途：列管式冷凝器是一種高效、常用的換熱設備。它適用于化工、石油、醫藥、食品、輕工等行業。
結構與特點：
1，按形式分固定管板式換熱器、浮頭式換熱器、U型管式換熱器。
2，按結構分為單程、雙管程和多管程。
3，按材質分為碳鋼列管式冷凝器和不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝器三種款式。
4，傳熱面積0.5~1300m2可以根據用戶需要定制。
江蘇中鼎化工設備有限公司：“錫化”商標！本廠生產的列管式冷凝器，分為碳鋼列管式冷凝器和不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝器三種款式。其規格有0.5、1、2、10、15、20～1000（m2）等同冷凝面積的規格品種。

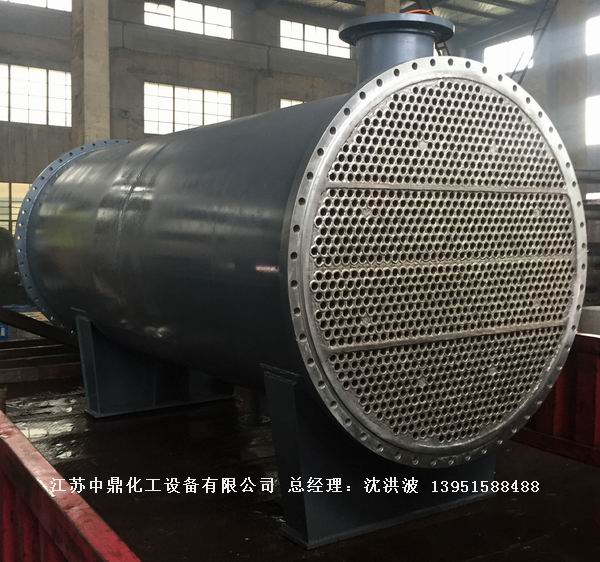

崇義縣源德礦業有限公司定制的250㎡列管式熱交換器

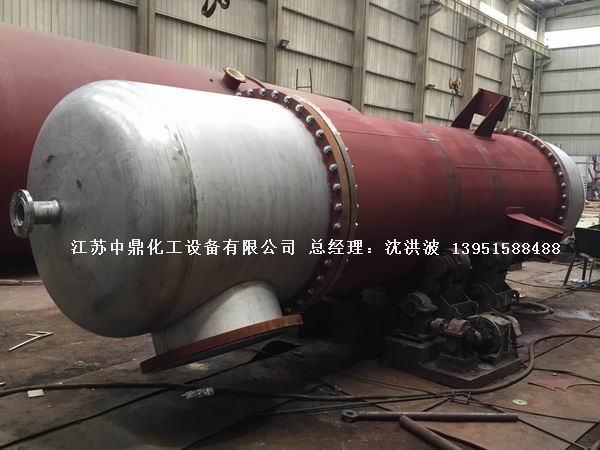

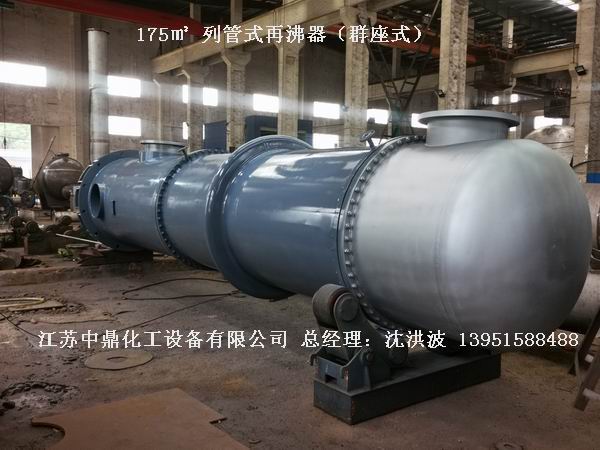

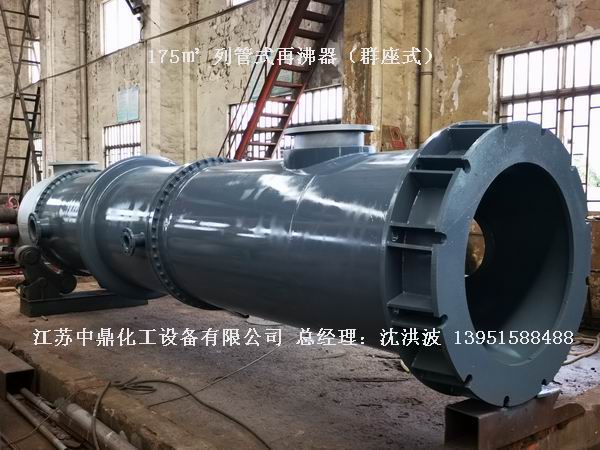

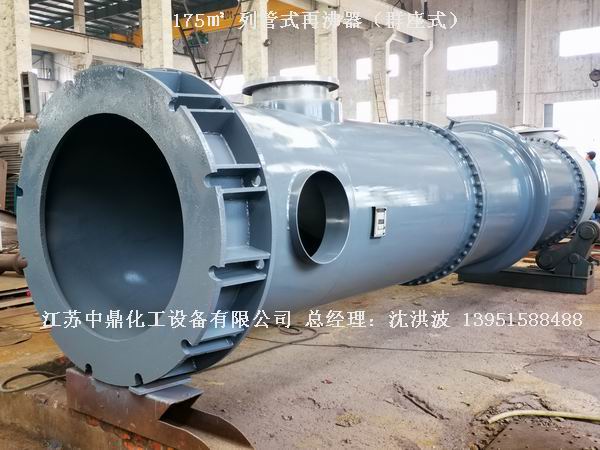

中鼎企業為南京環保產業創新中心制造的 175平方塔釜再沸器

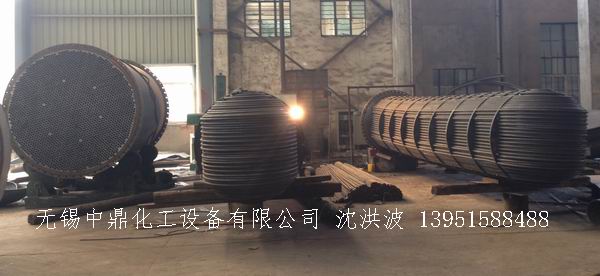

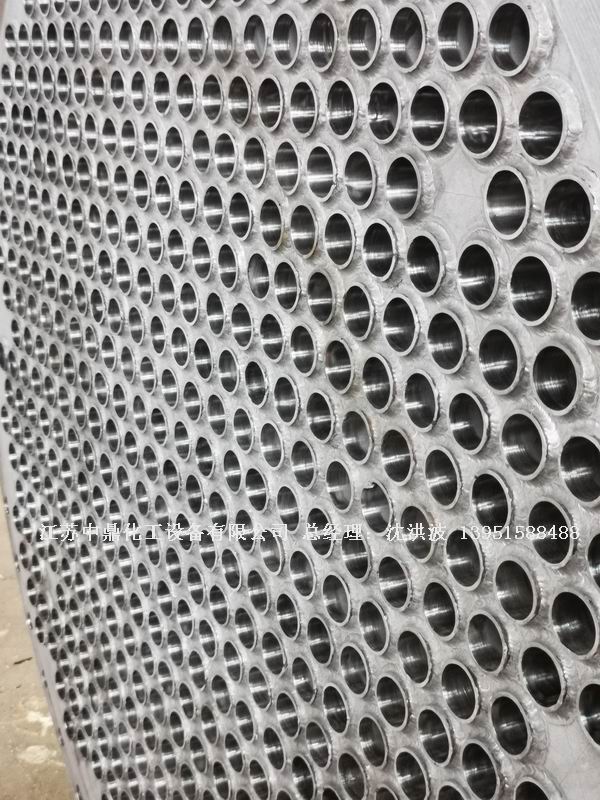

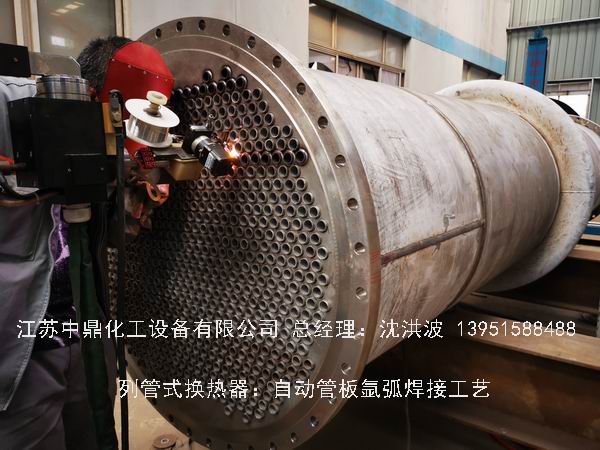

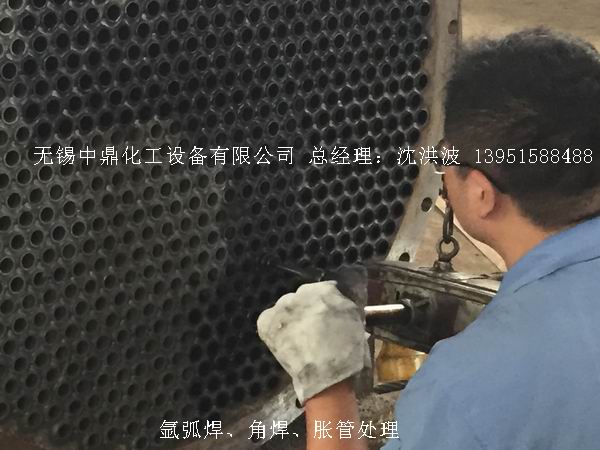

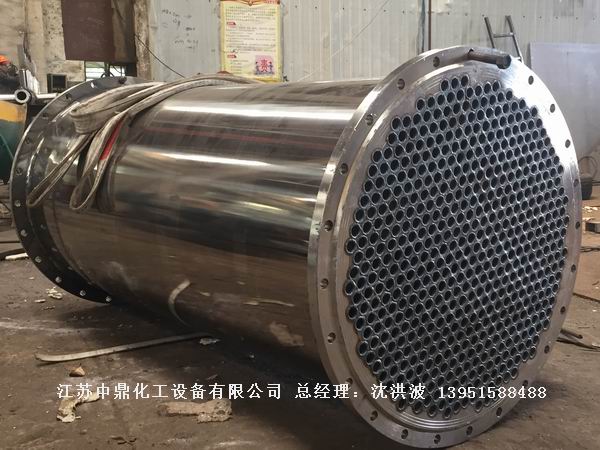

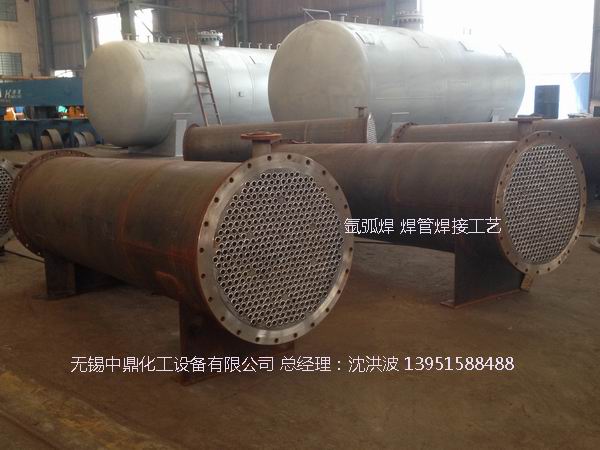

列管式換熱器 列管式冷凝器 列管式熱交換器 列管式再沸器 管板焊接均用

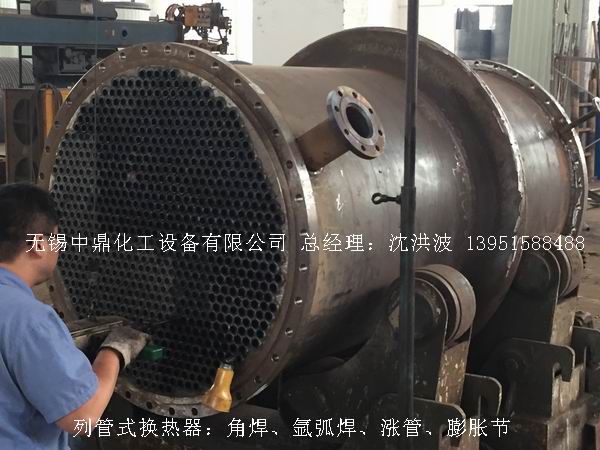

全自動管板氬弧焊機（“日本松下焊機”）

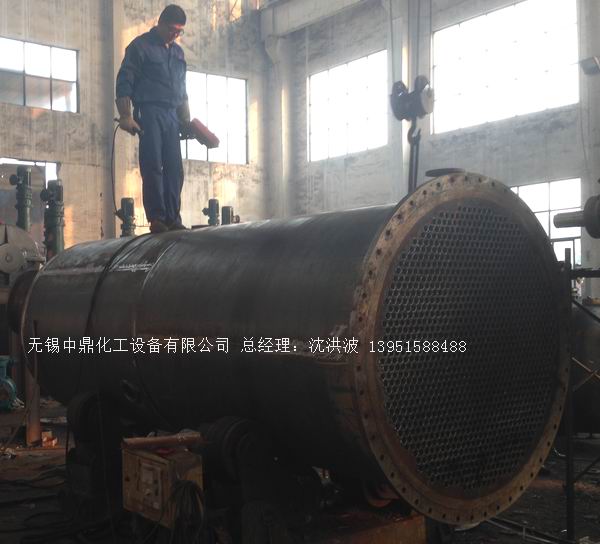

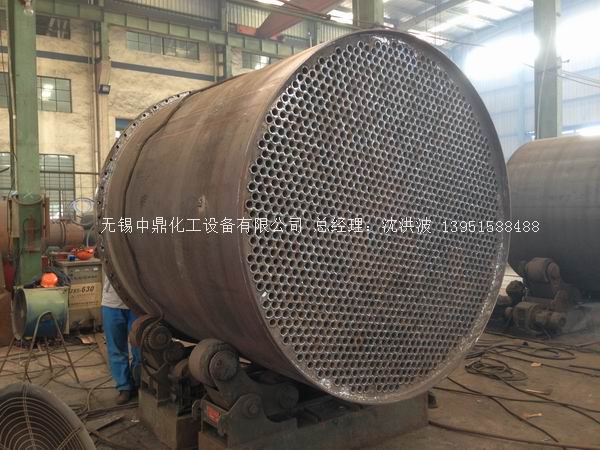

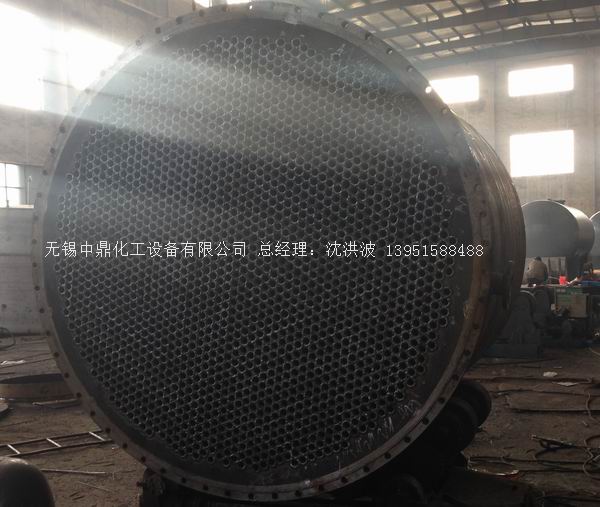

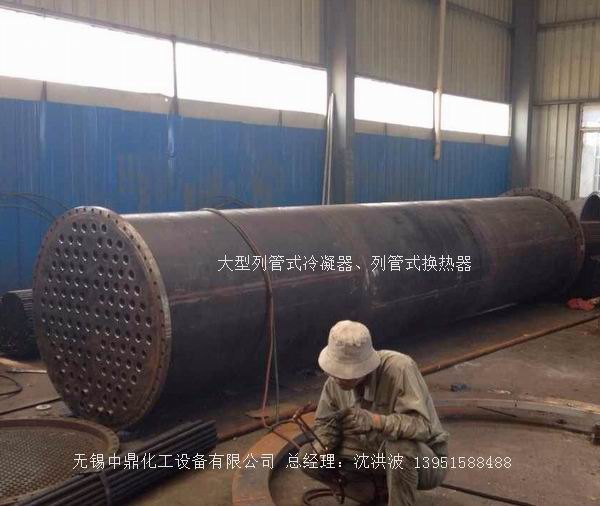

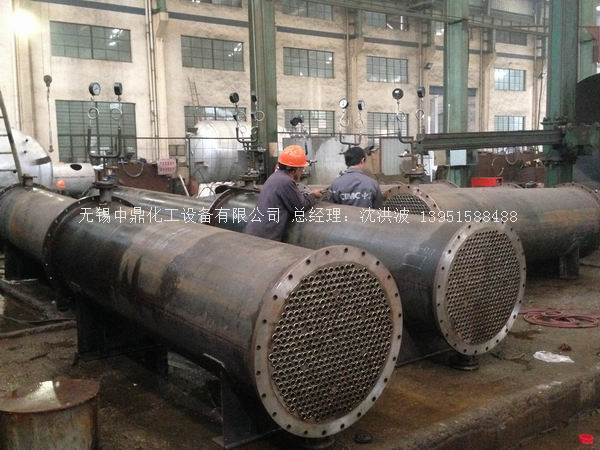

890平方列管式換熱器制造現場....

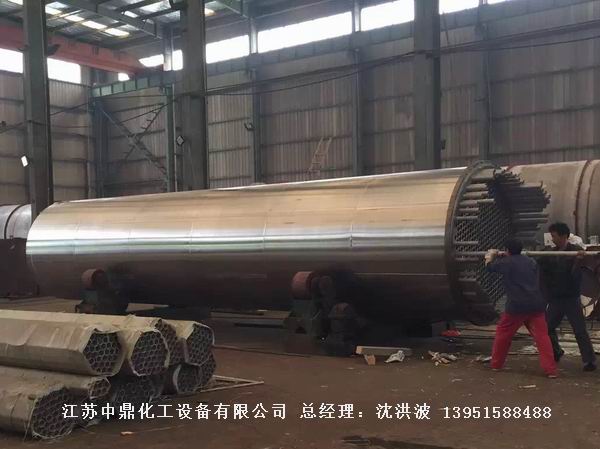

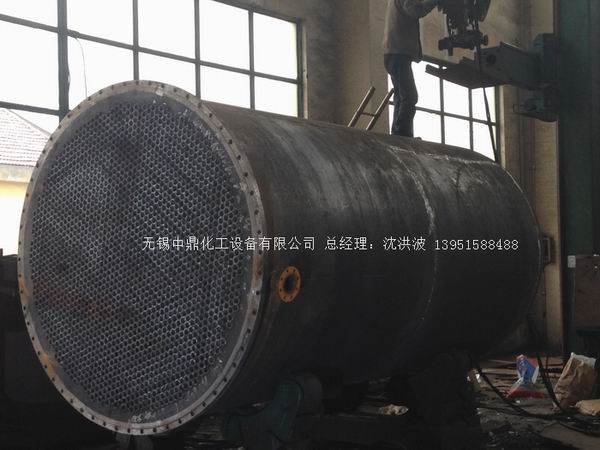

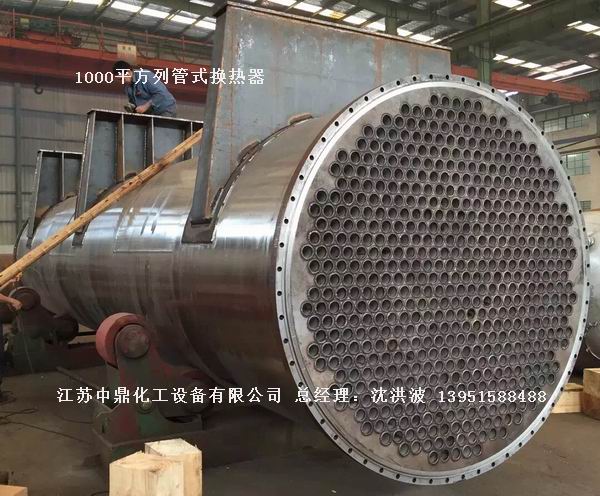

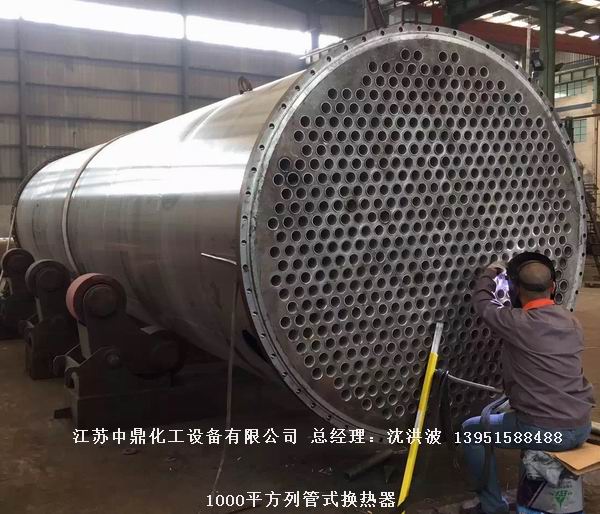

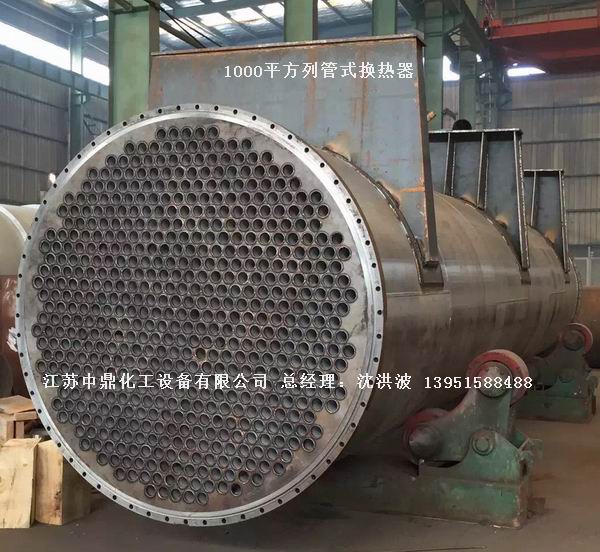

1000㎡超大型列管式換熱冷凝器制造過程圖片賞析：
700㎡超大型列管式換熱冷凝器制造過程圖片賞析：

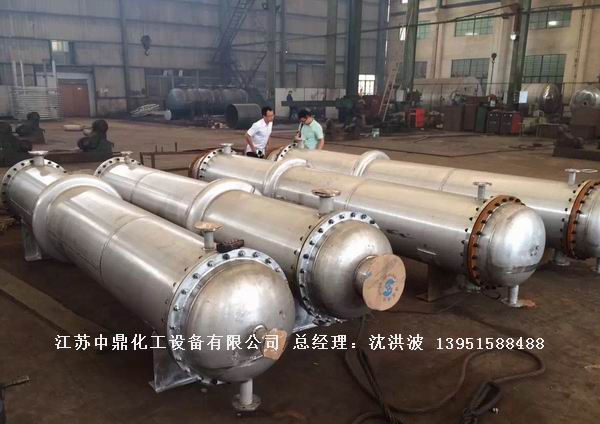

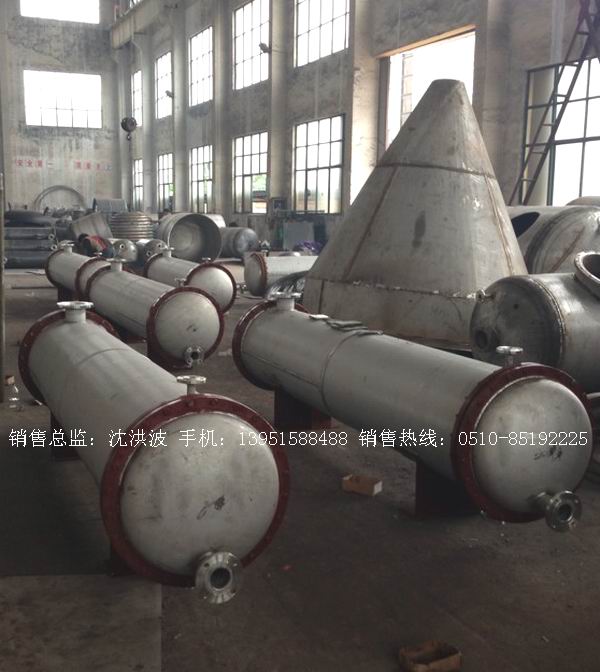

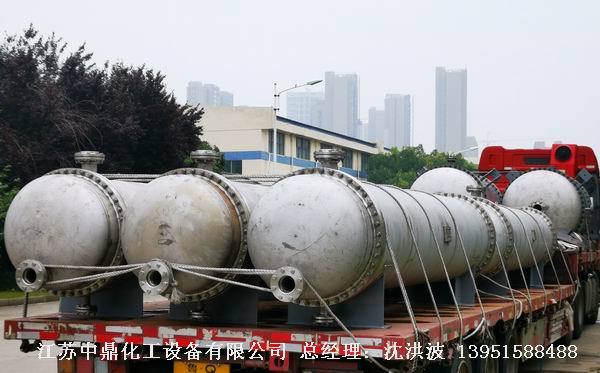

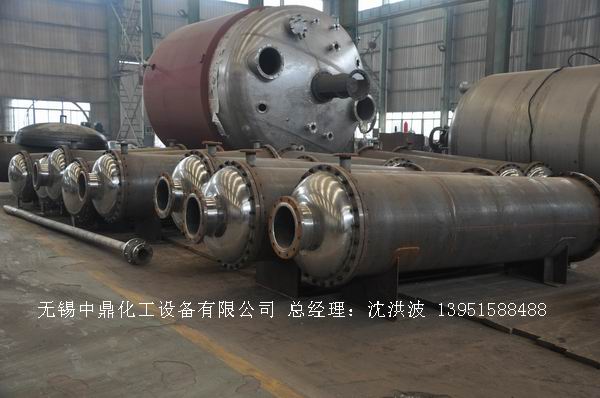

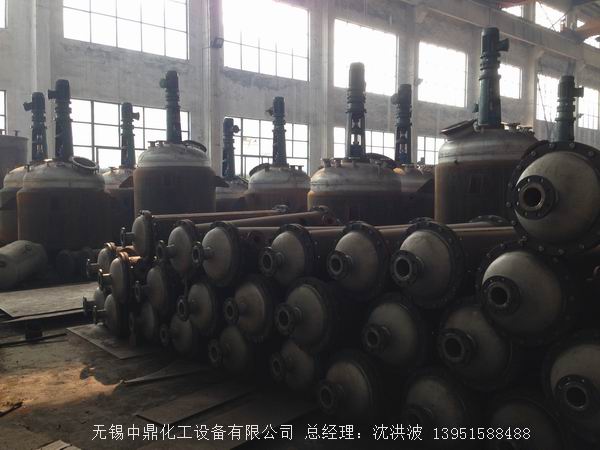

23臺 不銹鋼列管冷凝器 （南通開元藥業有限公司）

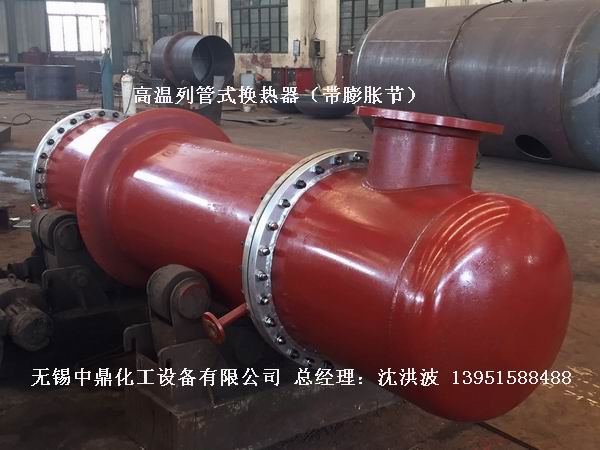

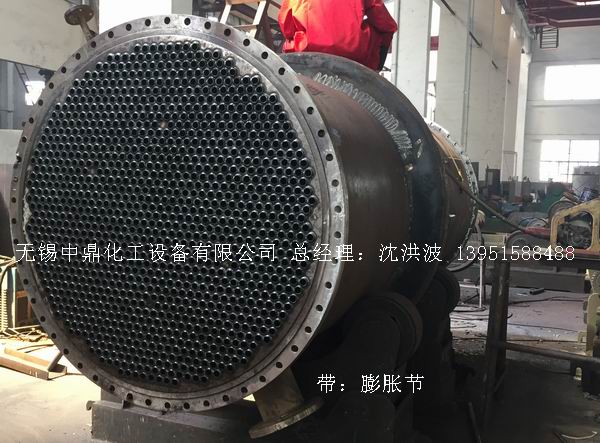

180平方 高溫導熱油加熱換熱器 （4臺 帶膨脹節）
10臺 15平方 導熱油循環加熱列管式換熱器

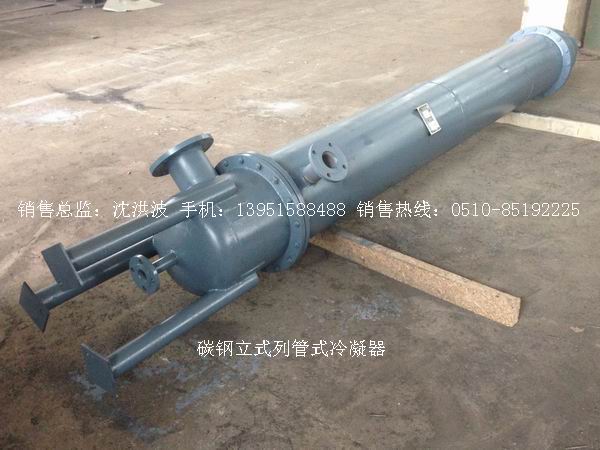

50平方立式 列管冷凝器 （山西恒發鎂業有限公司 8臺）

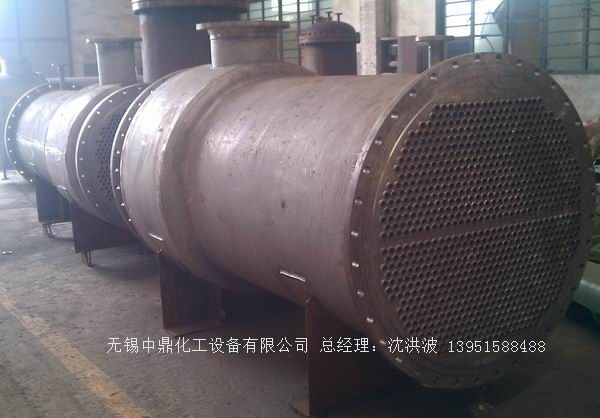

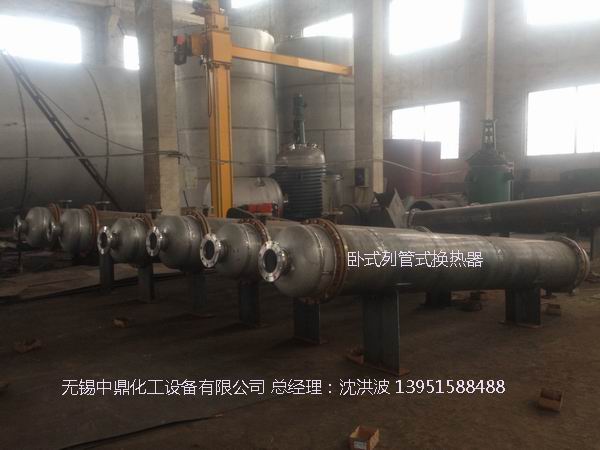

250平方 四管程 臥式列管式換熱器 （江蘇常隆農化有限公司）

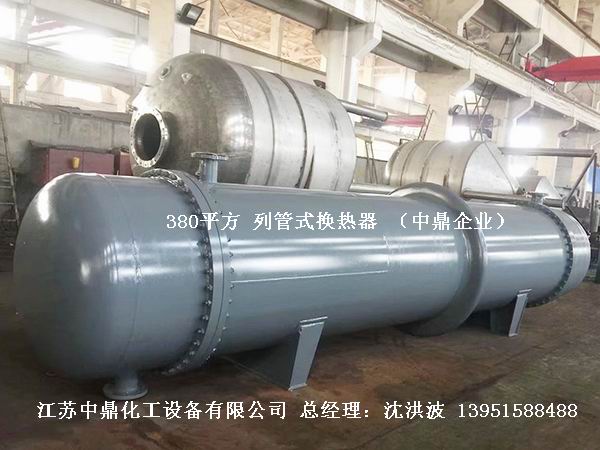

380平方 列管式換熱器 （濟寧長興塑料助劑有限公司）

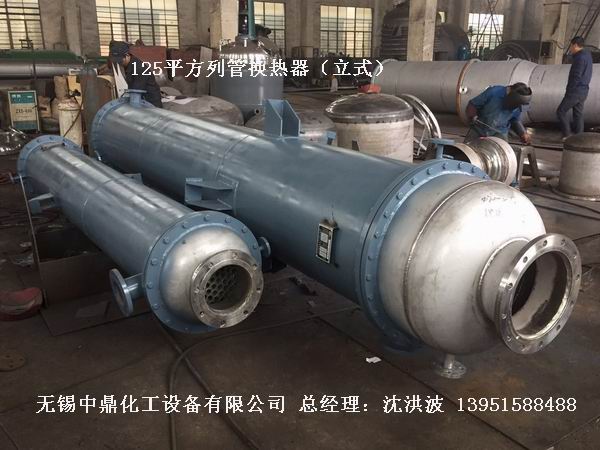

123平方立式 列管換熱器 （成都晨光亞克力塑膠有限公司）
高溫/低溫--列管式換熱器

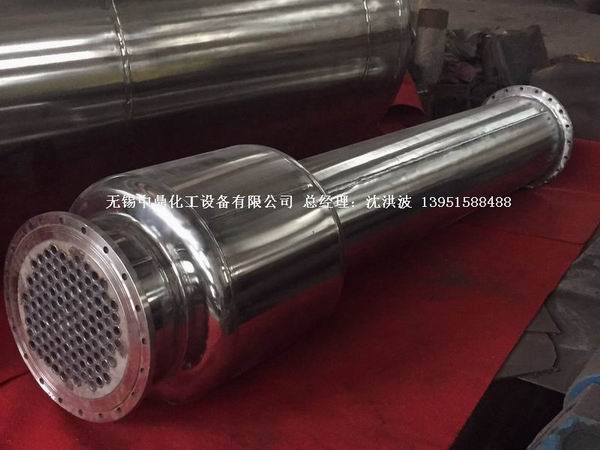

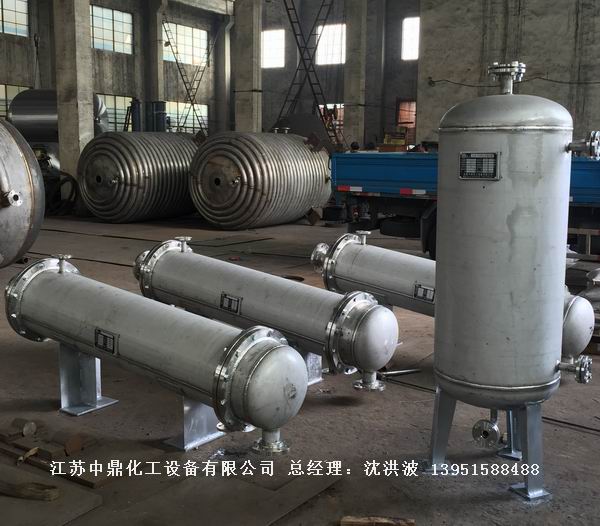

列管式冷凝器系列：
10平方 列管冷凝器 （濰坊天賜新材料科技有限公司）

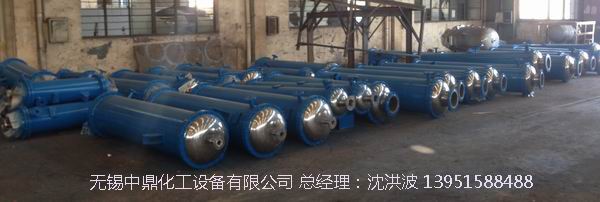

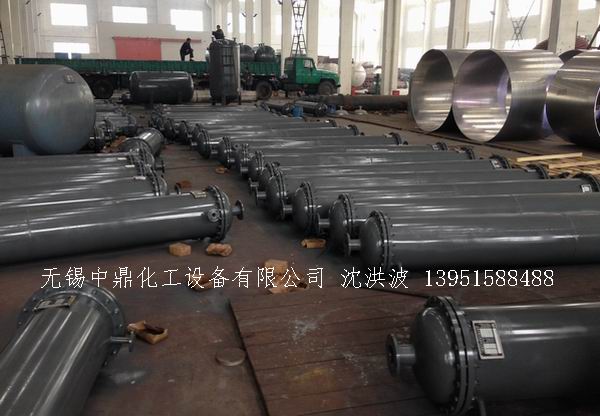

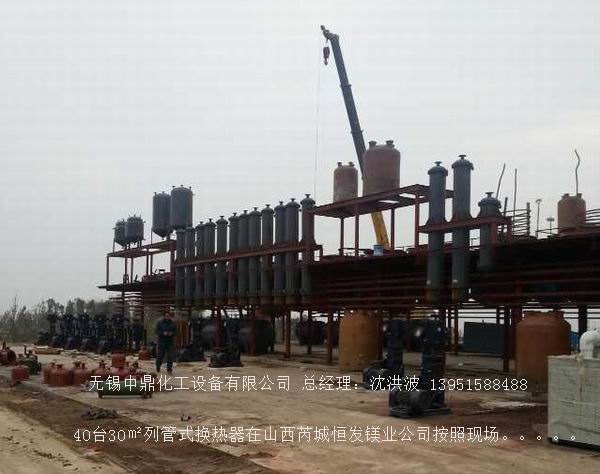

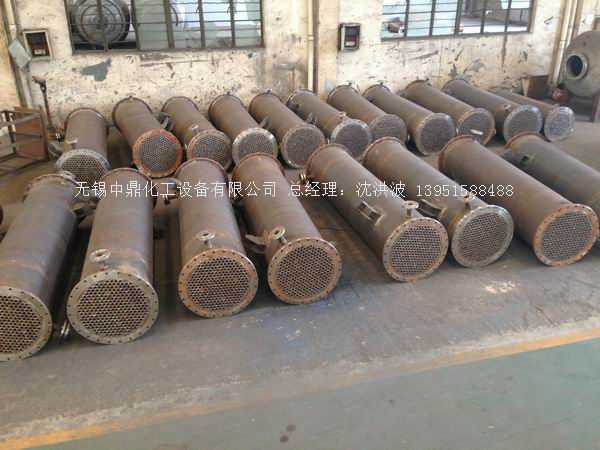

25臺 20平方 碳鋼列管式換熱器 （山西恒發鎂業有限公司）

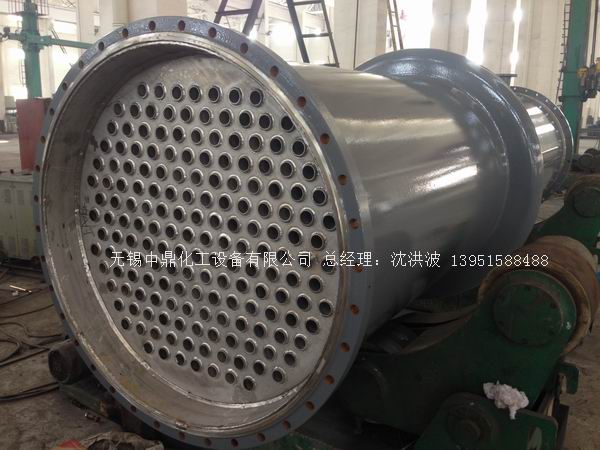

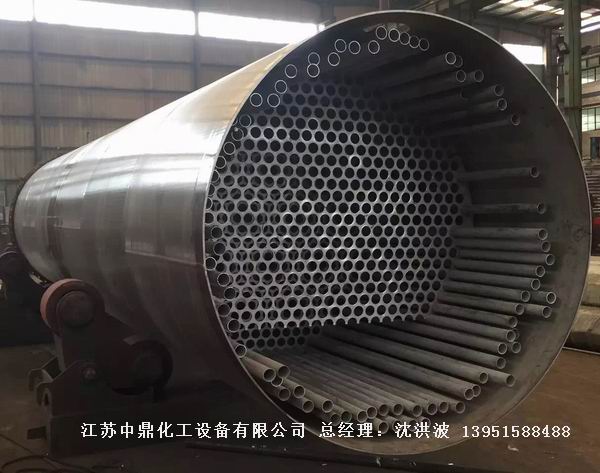

180㎡ 列管式換熱器：采用：直徑1000mm,670支換熱管，每支3500mm,設備長約：3850mm.

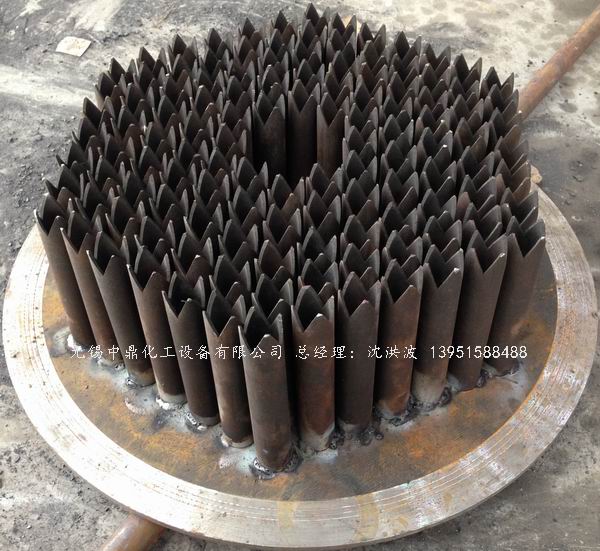

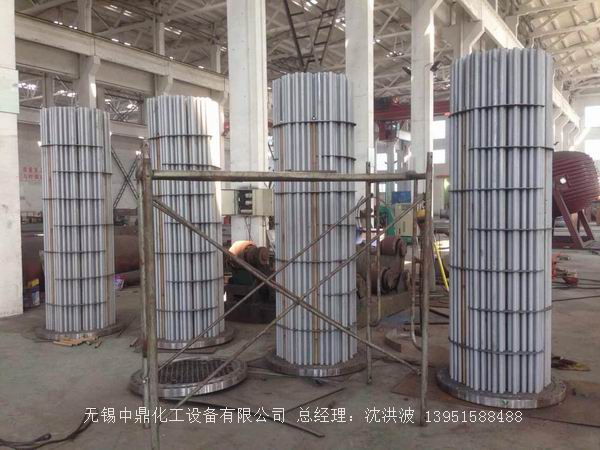

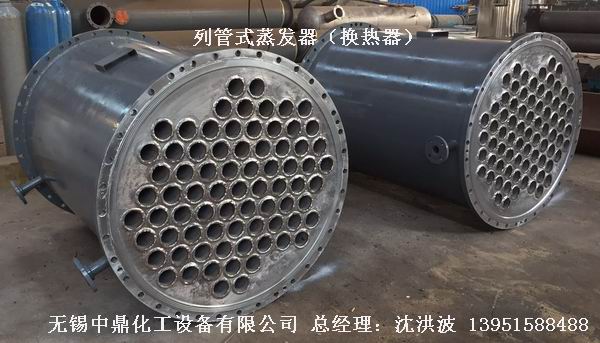

列管式降膜蒸發器 部件
列管冷凝器技術參數：
| 稱直徑 | 管程數 | 管子數量 | 換熱面積 公稱值/計算值 | 管程通道截面積 管程通道流速為0.5m/sec時的流量m/hr | 公稱壓力 | |||||
| 管子長度 | φ25×2.5 | |||||||||
| 1500 | 2000 | 3000 | 4000 | 6000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.5/1.62 | 2/2.17 | 3/3.27 | 0.0044/ 0.0049 | 7.92/ 8.82 | 0.25 | ||
| 219 | 1 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.1 | 0.0082/ 0.0090 | 14.76/ 16.20 | 0.6 | |
| 2 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.81 | 0.0041/ 0.0045 | 7.38/ 8.01 | 1.0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10/10.26 | 14/13.72 | 21/20.63 | 0.0138/ 0.0152 | 24.84/ 27.36 | 1.6 |
| 2 | 40 | 5/4.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 0.0063/ 0.0069 | 11.24/ 12.42 | 2.5 | |
| 325 | 1 | 60 | 7/6.93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0.0188/ 0.0208 | 33.84/ 37.44 | 0.6 |
| 2 | 56 | 6/6.47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 0.0088/ 0.0097 | 15.84/ 17.46 | 1.0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/37.10 | 55/55.8 | 0.0374/ 0.0412 | 67.32/ 74.16 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34.20 | 50/51.58 | 0.0173/ 0.0190 | 31.14/ 34.20 | 2.5 | |
| 500 | 1 | 185 | 45/4.15 | 55/57.68 | 85/86.74 | 0.0581/ 0.0641 | 104.58/ 115.38 | |||
| 2 | 180 | 40/41.99 | 55/57.68 | 85/86.74 | 0.0283/ 0.0312 | 50.94/ 56.16 | ||||
| 600 | 1 | 269 | 60/62.7 | 85/83.88 | 125/126.13 | 0.0845/ 0.0932 | 152.10/ 167.76 | |||
| 2 | 266 | 60/32.05 | 80/82.94 | 125/14.72 | 0.0418/ 0.0461 | 75.24/ 83.98 | ||||
| 700 | 1 | 379 | 90/88.41 | 120/118.17 | 175/177.71 | 0.0091/ 0.1313 | 214.38/ 236.34 | |||
| 2 | 358 | 85/83.51 | 110/111.62 | 165/167.85 | 0.0562/ 0.0620 | 101.16/ 111.60 | ||||
| 800 | 1 | 511 | 120/119.20 | 160/159.16 | 240/239.60 | 0.1605/ 0.1770 | 288.90/ 318.60 | |||
| 2 | 488 | 115/113.83 | 150/152.16 | 230/228.81 | 0.0767/ 0.0845 | 138.06/ 152.10 | ||||
| 900 | 1 | 649 | 150/151.39 | 200/202.36 | 305/304.3 | 0.2039/ 0.2248 | 367.02/ 404.46 | |||
| 2 | 630 | 145/146.96 | 195/196.44 | 295/295.40 | 0.0990/ 0.1091 | 178.20/ 196.38 | ||||
| 1000 | 1 | 805 | 185/187.78 | 250/251.00 | 375/377.45 | 0.2529/ 0.2788 | 455.22/ 501.74 | |||
| 2 | 792 | 185/184.75 | 245/246.95 | 370/371.36 | 0.1244/ 0.1374 | 223.92/ 246.96 | ||||
